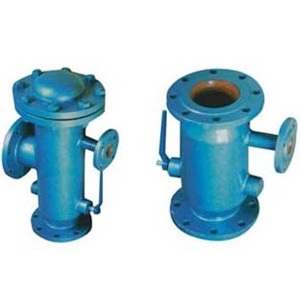

ZPG自動反沖洗排污過濾器

產品型號：ZPG

所屬系列：過濾器

購買聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZPG自動反沖洗排污過濾器性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

采購
流程
1、請將采購清單傳真至021-51685222 或電話咨詢：021-69009300

2、收到客戶采購清單，我公司隨后為客戶提供閥門報價和選型服務。

3、具體事宜商定：交貨期、特殊要求等等。
立即咨詢

產品詳情

ZPG-L/I型自動反沖洗排污過濾器是一個能使用低質水進行工業泠卻的過濾器,同時也可用于其他需要過濾的工藝過程,它具有沖洗排除雜質功能,一股安裝在換熱器其他執行機構的前面,定期清冼排除雜質。當正常情況下,轉向閥開啟,水流經過濾器筒過濾后,由出口排出。當轉向閥關閉,排污閥開啟時,水流被迫從過濾筒的進口段網孔進入過濾筒外側,大部分從出口流出,一部份又從過濾器外經雜質收集段網孔進過濾筒內部,對過濾筒產生了反沖洗,達到從過濾筒產生了反沖洗,達到從過濾筒外部沖洗粘附在網孔上雜質的效果,雜質仍通過排污口排出。

工作原理

1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。

主要性能參數

殼體材質	碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁晴橡膠、聚四氟乙烯
工作溫度(℃)	-30～380	-80～450
公稱壓力(MPa)	0.6～5.0 (150Lb～600Lb)
過濾精度（目/in）	10-300

主要外形尺寸

ZPG-Ⅰ型直通式自動反沖洗排污過濾器

型號	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

ZPG-L型直角式自動反沖洗排污過濾器

型號	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

注：
a.所有連接法蘭尺寸按GB4216-84制造
b.“*”號為螺紋連接
c.可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品
